[아키텍처] KTX 예약 시스템 설계

아키텍처 항목의 첫 포스트로 KTX 예약 시스템을 설계해보겠다. KTX 예약 시스템은 동시성을 관리하는 데에 있어서는 극한이라고 볼 수 있다. 명절 예매를 하기 위해 수백만 명의 접속이 동시에 몰리는데 하나의 오차도 없이 들어온 순서대로 좌석 선택과 예매를 진행해야 하기 때문이다.

1. 핵심 가치 및 기능

내가 생각하는 핵심가치는 다음과 같다.

모든 사용자는 예기치 않은 서버 오류없이 좌석 선택 - 예매 - 결제를 완료해야 한다.
먼저 들어온 사용자는 이후 사용자보다 먼저 좌석을 선택할 수 있어야 한다.

즉, 장애 대응과 순서 보장이다.

1.1 기능

예매 대기

사용자 중 1만명은 예매 페이지로 진입할 수 있다.
나머지 사용자는 예매 대기 페이지에서 순서를 기다린다. 이때 예매 대기 페이지로 진입한 순서대로 예매 페이지로 진입한다.

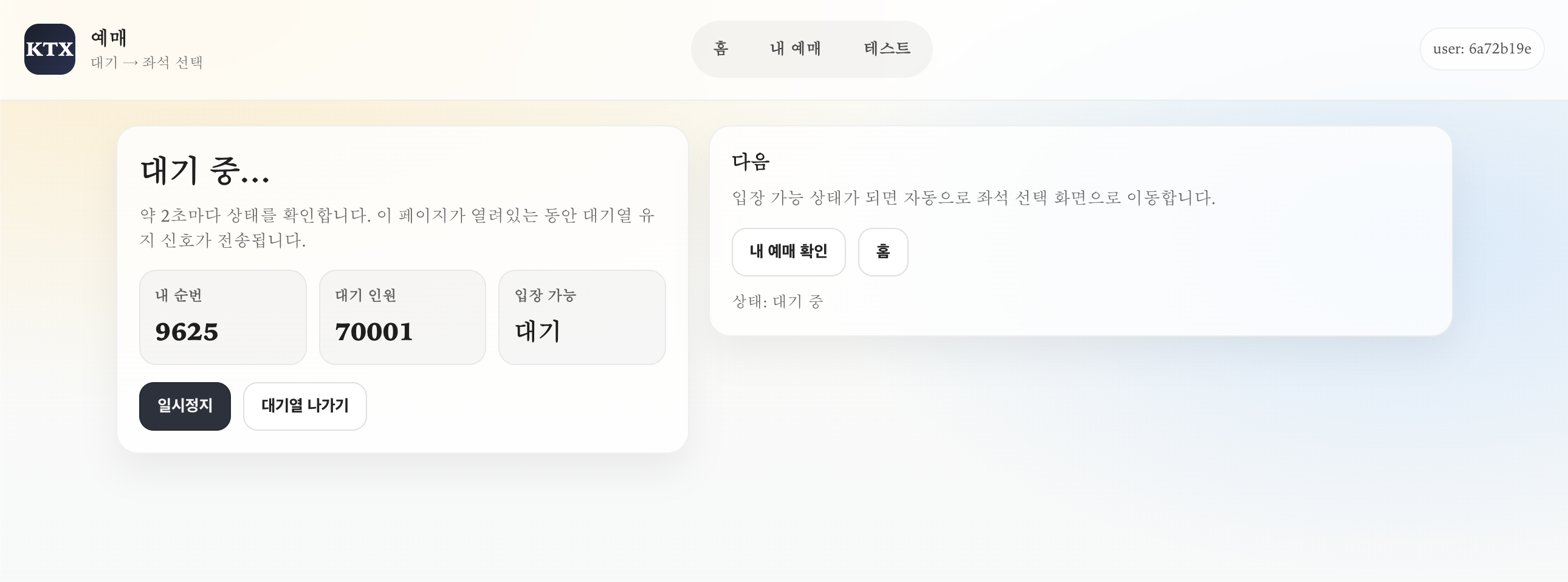

예매 대기 페이지의 사용자는 자신의 순서와 총 대기자 수를 알 수 있다.
예매 대기 페이지의 사용자가 해당 페이지를 이탈하면 순서에서 빠진다. (재진입 시 제일 후순위로 진입한다.)

예매

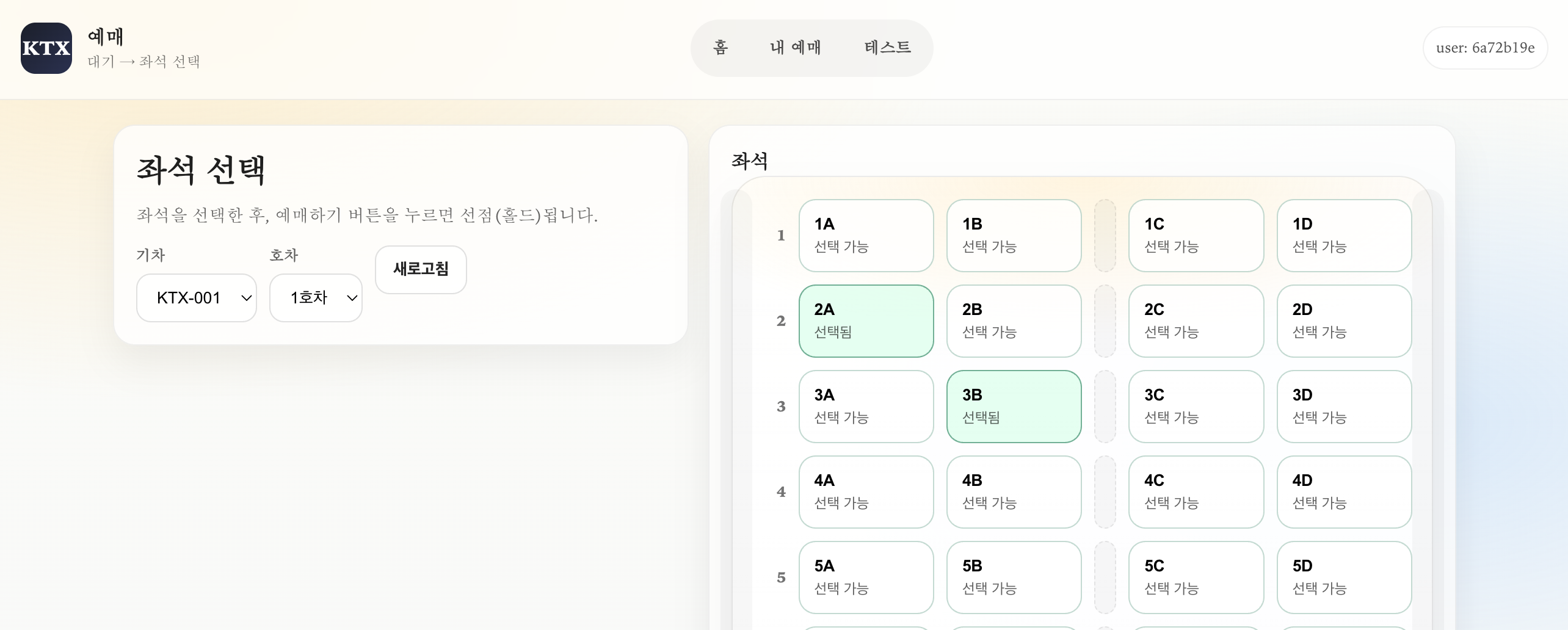

사용자는 예매 페이지에서 호차와 좌석을 선택할 수 있다.
좌석을 선택하고 결제 버튼을 누르는 시점에 해당 좌석을 선점한다.
예매는 5분안에 완료되어야 한다. (시간 연장은 고려하지 않는다.)

결제

결제는 10분 안에 완료되어야 하며 결제되지 않으면 좌석인 비선점 상태로 복구된다.

1.2 규모 예측

(명절을 기준으로 한다.)

명절 열차는 당일의 D-28일 12시에 예매할 수 있다.
예매를 시도하려는 사람은 200만 명이며 100만명은 1분 이내에, 나머지 100만명은 10분 이내에 모두 접속한다.
접속 후 예매 및 결제 플로우는 다음과 같다.
- 예매 페이지 접속 -> 호차 선택 -> 좌석 선택 -> 결제
- 접속이 원활하다면 1분 정도 걸리는 플로우이다.
예매 대기 페이지에 1분 내에 100만 명이 동시에 접속한다면 평균적인 TPS 를 구하기 어려우나, 최대 100만 TPS 라고 가정한다.
예매 페이지는 최대 1만명이 사용할 수 있다. 1만 명이 1분 동안 5~6개의 API 를 호출하므로 TPS 는 10,000 x 6 / 60 = 1000TPS 이다.

2. 간단한 설계

컴포넌트는 총 3개로 나뉜다.

예매 대기 서버 : 예매 페이지 진입 전 대기를 한다. Redis 에서 사용자의 대기상태를 확인하고 active 토큰을 발급한다.
예매 서버 : 예매(좌석 선택) 및 예매 확인을 한다. 좌석 선점 여부는 Redis 에 저장하여 잦은 DB 방문을 지양한다.
결제 서버 : 결제를 담당한다. 예매 서버와 장애를 분리하도록 따로 서버를 구성한다.

2.1 예매 대기 방법

예매 대기는 Redis 의 zset 을 사용한다. zset 은 score 를 통해 sorting 을 할 수 있고 timestamp 로 들어온 순서대로 사용자를 추가할 수 있어 예매 대기에 적합하다.

# 들어온 순서대로 추가 (score가 작을수록 먼저)
ZADD queue 1737950000123 user:1
ZADD queue 1737950000456 user:2

# 특정 사용자의 순서(0부터 시작)
ZRANK queue user:1

# 1등~10등 뽑기
ZRANGE queue 0 9 WITHSCORES

그리고 5초마다 active 사용자 목록의 개수를 확인하고 최대 1000명씩 입장시킨다. 이때 1000명의 ID 를 key 로 TTL 을 5분으로 설정하여 저장한다. 1만 명이 입장 가능한데 1000명씩만 입장시키는 이유는 갑자기 1만명의 트래픽이 동시에 몰리지 않게 하기 위함이다.

active 사용자 목록에 사용자를 추가하고 토큰을 발급하여 예매 서버에서 인증될 수 있도록 한다.

2.2 예매 시 동시성 해결

예매 시 동시성은 좌석별 비관적 락으로 보장한다. 좌석 테이블이 가지는 필드값은 개략적으로 다음과 같다.

create table seat(
   seat_id bigint primary key, # increment
   seat_number varchar, # 1D, 3B ...
   status varchar, # AVAILABLE, HELD, PAID
   hold_by varchar, # user_id
   hold_until timestamp(6) # held 상태라면 언제까지 결제해야 하는지
   car_number bigint # 기차의 특정 량 fk
)

따라서 예매 시 다음과 같이 특정 seat 의 비관적 락을 획득한다. (for update)

select * from seat where seat_id = 1 and status = 'AVAILABLE' For Update;

비관적 락을 사용하는 이유는 "DB 정합성과 안정성이 크게 요구되고", "충돌이 많이 일어날 것으로 예상되기" 때문이다.

Redis

하지만 예매 대기 인원이 최대 1만 명이므로 DB 에 조회 및 업데이트에 많은 부하가 예상된다. 따라서 차량의 예매 결과를 실시간으로 Redis 에 업데이트되고 사용자는 Redis 에서 데이터를 확인하는 방식으로 구성한다.

따라서 예매가 시작되기 전에 Redis 에 기차의 차량별 예매 정보를 적재하는 과정도 필요하다.

3. 상세한 설계

각 컴포넌트별로 추가 사항을 확인해보자

3.1 예매 대기 서버

3.1.1 Redis vs Kafka

"들어온 순서대로"에 집중하면 Kafka 를 사용할 수도 있다. 하지만 Redis 는 다음과 같은 점에서 Kafka 보다 더 좋은 선택지가 된다.

전체 사용자와 순위 : zset 으로 특정 key 의 순위와 전체 사용자 수를 쉽게 구할 수 있다.
멱등성 : kafka 에서 동일한 사용자가 재접속한다고 해서 topic 에서 중복으로 처리되지 않는다. (즉, 멱등성이 보장되지 않는다.) 하지만 Redis 의 zset 에 동일한 key 로 입력하면 덮어씌워지기 때문에 새로고침한 사용자를 후순위로 미루기 쉽다.
중간 사용자 제거 : polling 요청이 올 때마다 대기열의 TTL 을 초기화시킨다. 만약 대기에 지친 사용자가 나간다면 TTL(짧게 15초 정도) 이 만료되면서 대기열에서 제거할 수 있다. 반면 kafka 에서는 중간에 있는 메시지를 제거할 수 없다.

3.1.2 Redis 장애 처리 (RDB vs AOF)

RDB (Snapshot)

일정 주기/조건에 따라 메모리 스냅샷을 디스크에 저장한다.
장점: 성능 부담이 비교적 적고 파일이 작아 복구가 빠르다.
단점: 스냅샷 사이 구간은 유실될 수 있어, 장애 시 최근 대기열 일부가 사라질 수 있다.
적합: “약간의 유실을 허용”하고, 빠른 재시작/복구를 원하는 경우.

AOF (Append Only File)

Redis에 들어온 쓰기 명령을 로그로 기록해 재시작 시 재생한다.
장점: RDB보다 유실 폭을 줄일 수 있다(설정에 따라 초 단위).
단점: 디스크 I/O 부담이 늘고, 파일이 커질 수 있어 재생 시간이 길어질 수 있다(Rewrite 필요).
적합: 대기열/토큰 등의 유실을 최대한 줄이고 싶을 때.

권장 선택

예매 대기열은 정합성은 중요하지만 금융 장부처럼 0 유실까지는 보통 요구되지 않으므로,
- AOF everysec + 필요 시 RDB 병행을 권장한다.
단, 최종적으로 1만명 게이팅/토큰/순번은 Failover 후에도 시스템이 계속 동작하는 것이 더 중요하므로,
- 영속화(RDB/AOF)보다 Replication + Sentinel(또는 Cluster) 구성이 장애 대응의 핵심이다.

주의사항

Redis 복제는 보통 비동기이므로, Failover 순간에는 AOF를 켜도 최근 데이터 일부 유실 가능성이 남는다.
따라서 대기열/토큰 처리 로직은 재시도/중복 등록을 허용하는 멱등성을 전제로 설계한다(예: ZADD member=userId로 덮어쓰기)

3.1.3 예매 대기 순위 확인 방법 (websocket vs polling)

사용자는 실시간으로 자신의 예매 대기 순위와 전체 대기 사용자 수를 확인할 수 있어야 한다. 이때 예매 대기 서버로부터 websocket 이나 SSE 로 정보를 받을 수도 있고 polling 방식으로 정보를 받을 수도 있다. 여기서 나는 polling 방식을 선택했다. 그 이유는 다음과 같다.

연결 유지 비용

SSE/웹소켓은 기본적으로 클라이언트당 장시간 연결을 유지한다. 200만 명이 동시 접속하면 200만 개 연결을 서버(또는 LB)가 계속 들고 있어야 한다. 따라서 메모리, 커널 네트워크 버퍼, keep-alive, TLS 세션 등 비용이 크다. 폴링은 연결을 짧게 쓰고 끊기 때문에 인프라가 훨씬 다루기 쉽니다.

장애/재연결(운영 리스크)

SSE/웹소켓은 네트워크가 흔들리면 동시에 재연결 스톰(reconnect storm)이 터지기 쉽고, 그게 대기 서버에 큰 부하를 줄 수 있다. 반면 폴링은 원래 “주기적 요청”이라 재연결 스톰의 형태가 덜하고, 서버가 429로 간격 조절을 유도하기도 쉽다.

대기열은 실시간성이 그렇게까지 필요 없음

대기 순번은 보통 1초 단위 실시간이 아니라 2~5초 갱신만 해도 UX가 충분히 납득된다. 따라서 이 정도는 폴링이 가장 단순하고 효과적이다.

구현된 git repo : https://github.com/hobeen-kim/architecture/tree/main/ktx

4.1 구현 디렉토리 구조

.
├── infra
│   ├── init.sql # 최초 db 실행 시 필요한 테이블 정보는 열차 정보

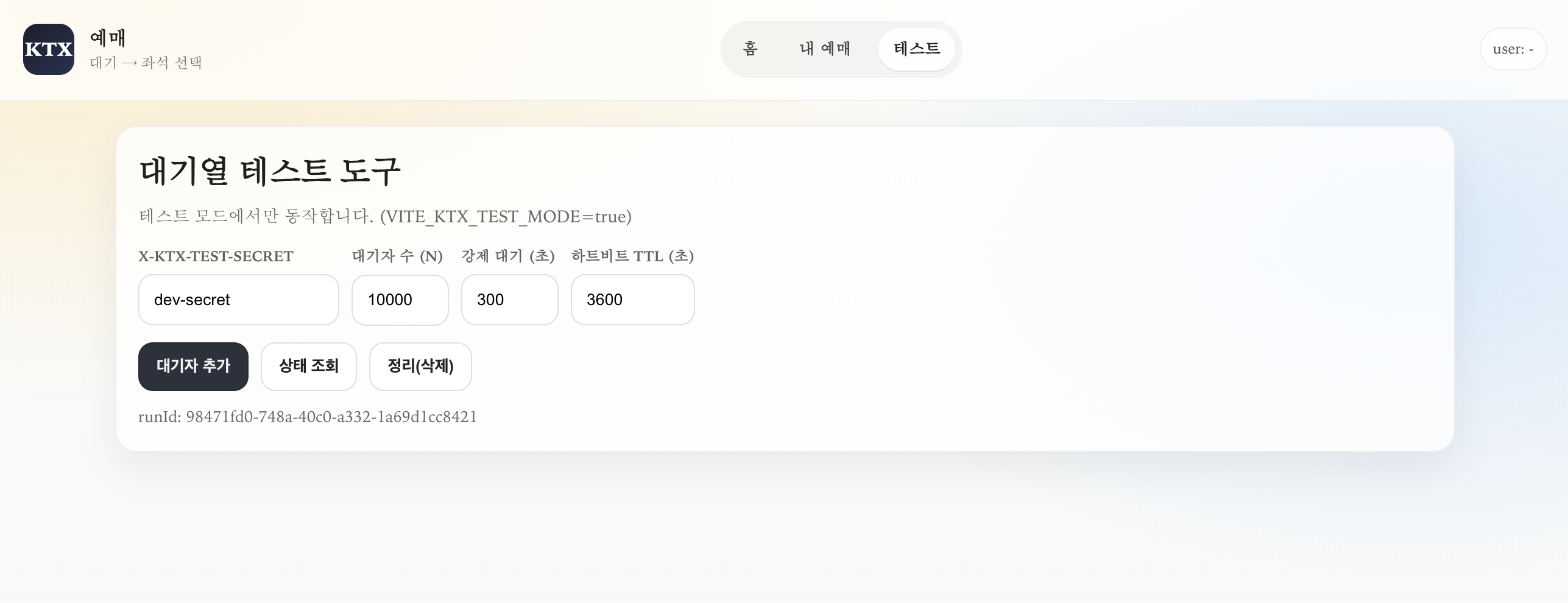

│   ├── test.js # 부하를 발생시키는 테스트 코드
│   └── docker-compose.yml # db, redis, mq, api-server, web-server
├── api-server
│   ├── reservation-wait-api
│   ├── reservation-api
│   └── auth # jwt 인증 관련 모듈, 공통 사용
├── web-server
│   └── index.html
└── README.md
